一.应用背景
在一些常规的路段式的过街路口,行人过街呈现集中分段式特点,一天当中就那么几个时 间段过街的行人比较多,平常时间很少人需要过马路,在这种路口设置常规固定配时的信号控制器,反而降低了道路的通行率,在这种情况下,拓安推出行人过街系统方案(一体式人行灯),能有效的解决以上所述问题,提高车辆和行人的通行效率。此方案指在解决三大问题:
1、通过过街按扭信号机解决此类过街路口的机动车通行效率;
2、由于应用了太阳能供电技术,不再需要市电供电,更节能更环保,且可应用场景也将更广范;
3、由于将无线通讯技术和太阳能供电技术相结合,实现了系统的分布式控制,系统各分机之间不再需要任何电缆连接,从而省去了埋管、布线等一系列工程成本,使信号控制系统的总体成本大大降低,真正做到了省时、省力、省钱。
二.系统构成
1.全系统由分布于道路两侧的信号控制设备、一体人行灯具和太阳能电源设备组成,两个2.方向信号控制分别由一个主机和一个从机控制(主从机通过无线信号进行同步协同工作)。
3.行人过街按扭集成于一体化人行灯侧面与背面,无需单独安装,整体效果更美观实用;
可根据客户需求增加正面显示屏或盲人钟功能(显示屏功能需接市电);
三.系统特点
本系统进行了多项创新设计,其主要设计特点:
1.全系统采用主从分布式体系结构设计。一主一从。主机和从机分别控制不同方向上的多组信号灯。主分机采用太阳能独立供电,主从机间采用无线控制,主从机之间不再需要任何电缆连接,大大节省工程费用。
2. 系统采用太阳能分布式供电技术。太阳能供电分系统实现了太阳能电池板、蓄电池和负载之间的充放电控制功能,具备欠压保护、过充电保护、滞回启动、滞回充电等控制功能。有效延长蓄电池寿命,提升可靠性。由于采用太阳能供电,不再需要市电供电,系统既节能又环保。
3.主从机之间采用无线通讯技术进行控制。通过高可靠、高抗干扰和自重置功能的无线通讯组件结合完善的通讯协议有效实现了系统无线控制。
4.系统无线通讯协议采用方案发送应答式结合周期巡检的方法,同时具备多种通讯故障诊断纠错能力,包括:报文出错重发、看门狗限时重置、报文头尾自恢复设计、系统限时重置等自我诊断恢复设计,能有效屏蔽雷击、无线电等外来信号干扰。
5.系统具备自组织、自检测、自恢复功能。当主机或从机出现断电、通讯故障、控制故障等情况时,系统能自动进入黄闪状态,当太阳能供电恢复或故障排除后,系统能自动恢复正常运行状态。
6.全系统采用节电设计,主从机启动后即进入省电模式,信号灯亦采用节能LED设计。
7.过街信号机可根据路口需求进行模式切换,周期模式和过街模式可根据时间设置自由切换;以满足路口多样化需求;
三、系统方案示意图

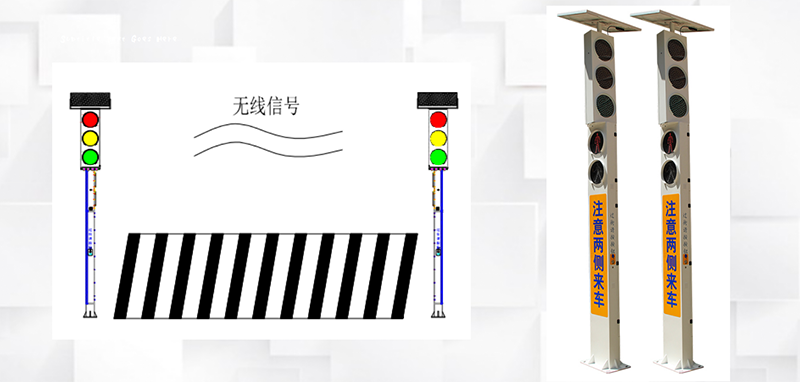

1.整体路口设计图示

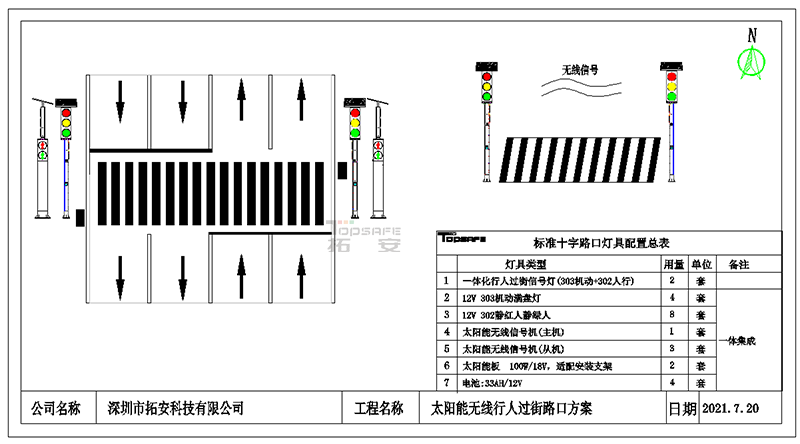

2. 标准路口方案配置

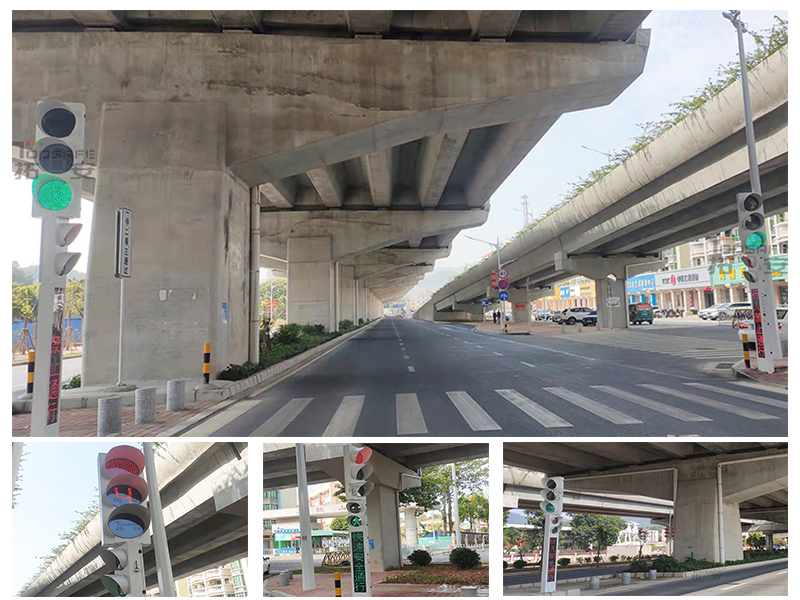

四、系统方案应用场景/方案展示
1、设置在对机动车影响较小的路段上;
2、学校门口,保证学生过街安全;
3、交通线路长且方向单一、行人较少的地段;
4、车流量较大,行人较少的国道与村路汇合处
