高速公路分、合流主动安全预警

时间:2021-06-02 10:41:18     编辑:深圳拓安科技     浏览:5349

一、方案简介

公路弯道行车安全预警装置是一套安装在道路急转弯和连续弯道等视线不足区域的安全警示设备,用于警示弯道区域有车辆正在行驶,提醒即将驶入弯道的车辆减速慢行,注意避让,防止发生交通事故。整套装置由安装在弯道前方两套雷达车辆检测器,和若干个安装弯道旁边的发光警示标志牌或警示灯组成。采用太阳能板和蓄电池供电,通过无线通信方式协调工作,达到安全预警的效果。

1.1主要功能及特点:

² 安装简便。安装在路边,无需外接电源,无需铺设线路。

² 准确可靠。采用雷达探测车辆,区分车辆驶入或驶出弯道。

² 警示效果好。标牌装有LED和反光膜,主动发光和被动反光相结合。

² 亮度高。LED采用台湾晶元芯片,亮度高,光衰减慢。

² 性能稳定。具有保护电路和冗余设计,功能稳定可靠。

² 使用寿命长。LED使用寿命≥100000小时,太阳能板使用寿命15年。

² 工作时间长。充满电可连续闪烁工作120小时, 5个阴雨天。

二、系统组成及设备性能

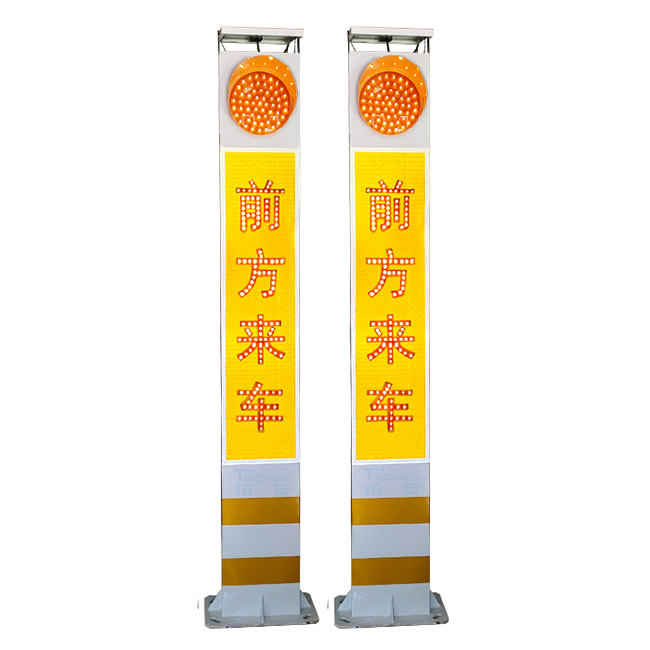

弯道预警装置包括太阳能光伏板、锂离子蓄电池、黄闪警示灯、LED发光标志牌、检测雷达、控制器和LoRa无线通信模块。

2.1太阳能发电系统:太阳能光伏板和锂离子电池组成一个小型太阳能发电系统,为整套装置提供工作电源。

2.2黄闪警示灯:顶部装有一个300mm黄闪警示灯,全天候24小时闪烁,警示过往车辆减速慢行。

2.3 LED发光标志牌LED排布成的文字或图形符号标志牌,平时不亮,当对向有来车时闪烁,警示注意来车,减速慢行。

2.4检测雷达:检测过往车辆,辨别行车方向。

2.5控制器:处理雷达信号,控制LoRa模块收发信息,控制黄闪警示灯和标志牌闪烁和熄灭。

2.6 LoRa无线通信模块:无线发射和接收数据信息。



三、 主要技术参数

3.1、主要参数

外壳材质:铝型材

外形尺寸:高*宽*厚1600 *400 *35 mm

LED个数:黄闪灯90颗,黄色发光字428颗

功率:≤10W

工作方式:24小时连续工作,检测车辆触发

闪烁方式:频闪或爆闪

闪烁频率:黄闪灯40次/分钟,标志牌48次/分钟

占空比:1/4

可视距离:≥800 m

无线频率:433M

控制距离:1000m(空旷无遮挡)

太阳能电池板: 单晶硅太阳能电池,寿命≥15年

工作温度:-35℃ ~ 75℃

续航时间:充满电可连续工作120小时以上,5个阴雨天。

防护等级:IP54


3.2、外形尺寸



四、项目方案设计

4.1、工作原理

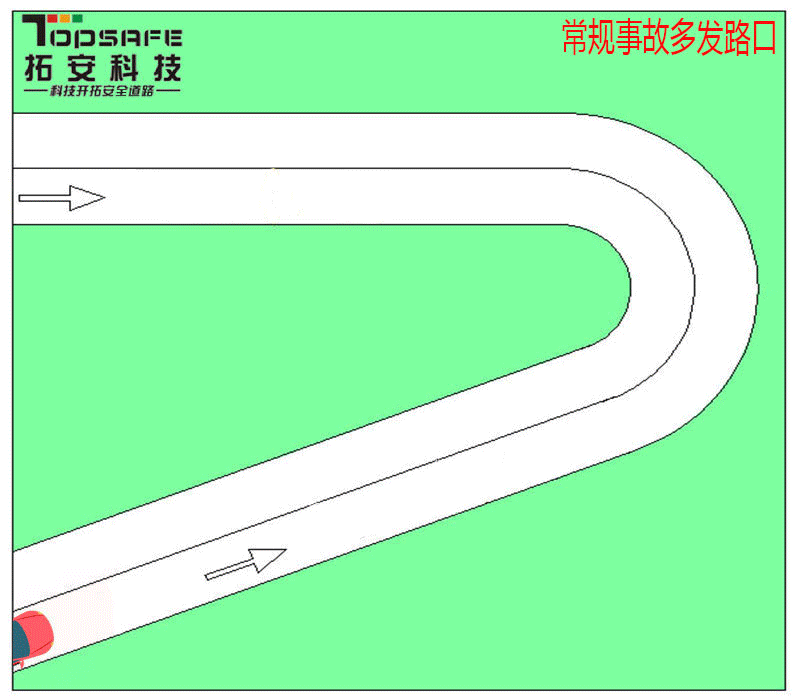

                      工作原理图

如上图所示,B1、B2安装在弯道前方50至100米。

当雷达B1检测到有车辆C1进入弯道时,发送无线信号给标牌B2,标牌B2闪烁,提醒对向来车C2减速慢行。

当雷达B2检测到有车辆C2进入弯道时,发送无线信号给标牌B1,标牌B1闪烁,提醒对向来车C1减速慢行。

4.2、主要设备 (以1个弯道)

1)弯道行车安全预警装置          2套

五、其它说明

增加情报板、限速标志、电子警察可有效改善危险路段交通状况
